LabelStudio 中使用智能标注(预标注)的大致流程如下：
-
1）准备模型部署
-
2）模型服务接入 LabelStudio
-
3）配置标注模板时特殊处理
-
4）开始智能标注
ps：这里说的预标注/自动标签/智能标注都是指：让 ML/AI 模型自主预测标签，然后人工进行审查。
智能标注流程：
-
1）用户打开任务
-
2）Label Studio 将请求发送到 ML 后端
-
3）ML 后端执行预测并返回结果
-
4）预测被加载到 LabelStudio UI 中展示
1. 准备模型服务
要是有模型进行智能标注，自然得先部署一个模型服务才行。
需要注意的是：对接到 Label Studio 的模型服务需要满足一定规范才行。
可以通过 Label Studio ML backend SDK[1] 将我们自己的模型服务转换为一个 Web 服务，然后将该 Web 服务连接到 LabelStudio 以实现智能标注。
-
是有内置 example 模型服务
-
实现自己的模型服务
本次演示，直接使用内置的 yolo 服务做为 Backend。
1.1 自定义模型服务
官方文档：Write your own ML backend[2]
-
1）clone 并安装 repo
-
2）初始化项目
-
3）实现自己的预测逻辑
安装 repo
git clone https://github.com/HumanSignal/label-studio-ml-backend.git
cd label-studio-ml-backend/
pip install -e .
初始化项目
label-studio-ml create my_ml_backend
项目结构如下：
my_ml_backend/
├── Dockerfile
├── .dockerignore
├── docker-compose.yml
├── model.py
├── _wsgi.py
├── README.md
├── requirements-base.txt
├── requirements-test.txt
├── requirements.txt
└── test_api.py
只需要关注以下几个文件：
-
model.py：在该文件中实现自定义预测逻辑
-
test_api.py：测试文件
实现自定义预测逻辑
model.py 中有一个继承自 LabelStudioMLBase 的 class，该 class 实现了 Label Studio 通信所需的方法。我们可以重新其中的 predict 方法实现自己的预测逻辑。
def predict(self, tasks, context, **kwargs):
"""Make predictions for the tasks."""
return predictions
这样我们就实现了自己的 ML Backend.
1.2 使用内置服务
这里我们使用 LabelStudio 提供的 Yolo 服务作为 Backend，直接使用即可。
构建镜像
先 clone 该项目
git clone https://github.com/HumanSignal/label-studio-ml-backend
然后使用 yolo example 构建镜像
cd label-studio-ml-backend
cd label_studio_ml/examples/yolo/
# 构建镜像
DOCKER_BUILDKIT=1 docker build -t humansignal/yolo:v0 -f Dockerfile .
启动服务
使用上一步构建镜像启动服务，完整 yaml 如下：
apiVersion: apps/v1
kind:Deployment
metadata:
name:yolo
labels:
app:yolo
spec:
replicas:1
selector:
matchLabels:
app:yolo
template:
metadata:
labels:
app:yolo
spec:
containers:
-name:yolo
image:humansignal/yolo:v0
ports:
-containerPort:9090
env:
-name:BASIC_AUTH_USER
value:""
-name:BASIC_AUTH_PASS
value:""
-name:LOG_LEVEL
value:"DEBUG"
-name:ANY
value:"PARAMETER"
-name:WORKERS
value:"1"
-name:THREADS
value:"8"
-name:MODEL_DIR
value:"/data/models"
-name:PYTHONPATH
value:"/app"
-name:LABEL_STUDIO_URL
value:"http://host.docker.internal:8080"
-name:LABEL_STUDIO_API_KEY
value:""
-name:ALLOW_CUSTOM_MODEL_PATH
value:"true"
-name:DEBUG_PLOT
value:"false"
-name:MODEL_SCORE_THRESHOLD
value:"0.5"
-name:MODEL_ROOT
value:"/app/models"
volumeMounts:
-name:data-volume
mountPath:/data
-name:models-volume
mountPath:/app/models
-name:cache-volume
mountPath:/app/cache_dir
volumes:
-name:data-volume
emptyDir:{}
-name:models-volume
emptyDir:{}
-name:cache-volume
emptyDir:{}
---
apiVersion:v1
kind:Service
metadata:
name:yolo-service
spec:
type:NodePort# 根据需求可改为 LoadBalancer
selector:
app:yolo
ports:
-protocol:TCP
port:9090
targetPort:9090
nodePort:30090# NodePort 范围建议 30000-32767
修改配置
启动前，需要修改部分配置，主要为环境变量，包括 LabelStudio 的信息 URL 和 API Key 需要修改为真实值，其他可以保持原状。
- name: LABEL_STUDIO_URL
value: "http://172.20.150.246:30808"
- name: LABEL_STUDIO_API_KEY
value: "887037f586e2021f345ed062c9d119d07afb8c89"
其中 API Key 获取方式如下：
启动
然后 apply 即可
kubectl apply -f yolo-ml.yaml
验证
查看运行情况
[root@label-studio-k8s ~]# kubectl get po
NAME READY STATUS RESTARTS AGE
yolo-9b48946d4-pz75v 1/1 Running 0 9m30s
[root@label-studio-k8s ~]# kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
yolo-service NodePort 10.100.45.164 <none> 9090:30090/TCP 9m33s
验证
[root@label-studio-k8s ~]# curl http://10.100.45.164:9090/health
{"model_class":"YOLO","status":"UP"}
至此，模型服务启动成功。
2. 体验智能标注

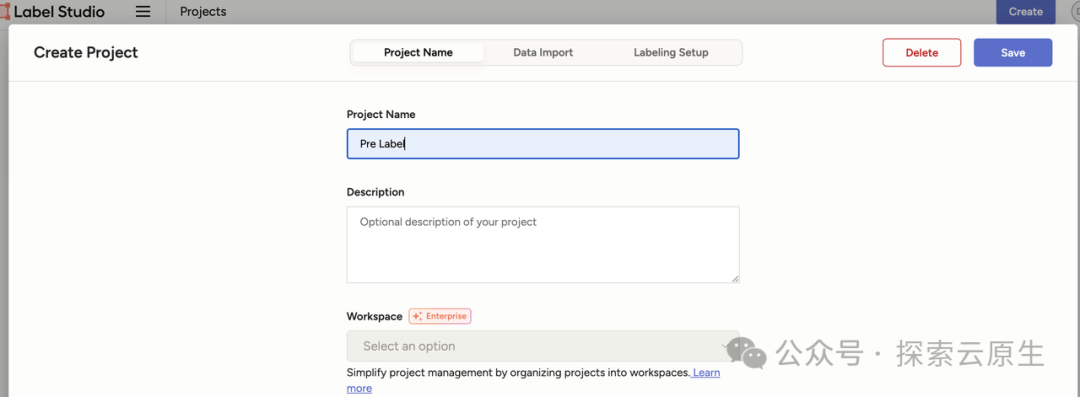

2.1 创建项目
创建 PreLabel 项目用于测试智能标注。

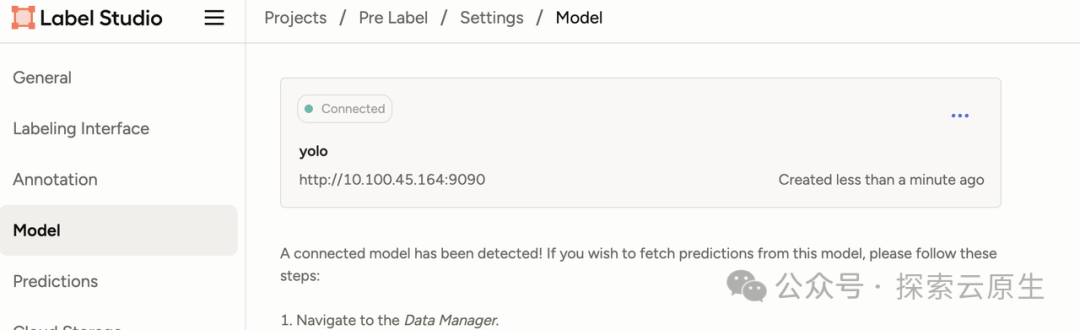

2.2 ML Backend 接入到 Label Studio
在 Project Setting 中 Model 栏目中添加上一步中启动的模型
ps：LabelStudio 和模型服务在同一个集群，这里直接使用 ClusterIP 对接。
保存即可

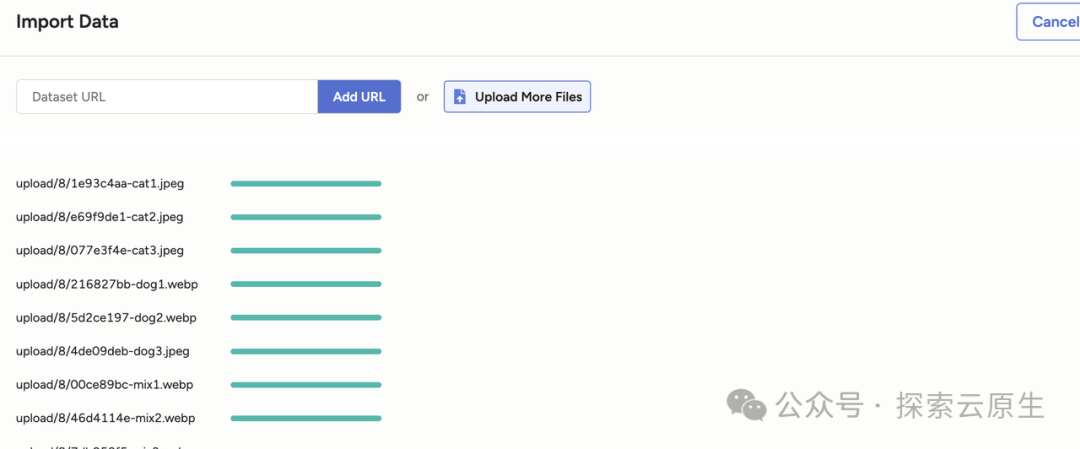

2.3 导入待标注文件
上传待标记数据
2.4 配置标注模版(重要)
使用不同的 ML Backend、不同的数据类型等等对于的标签都不相同，具体参考官方文档：Configure labeling interface[3]
这里使用图片问题识别 + yolo 模型，配置标注模板为以下格式
<View>
<Image name="image" value="$image"/>
<RectangleLabels name="label" toName="image" model_score_threshold="0.25">
<Label value="Car" background="blue" predicted_values="jeep,cab,limousine,truck"/>
</RectangleLabels>
</View>
其中的 values 选项可以调整，但是标签一定要使用 RectangleLabels。

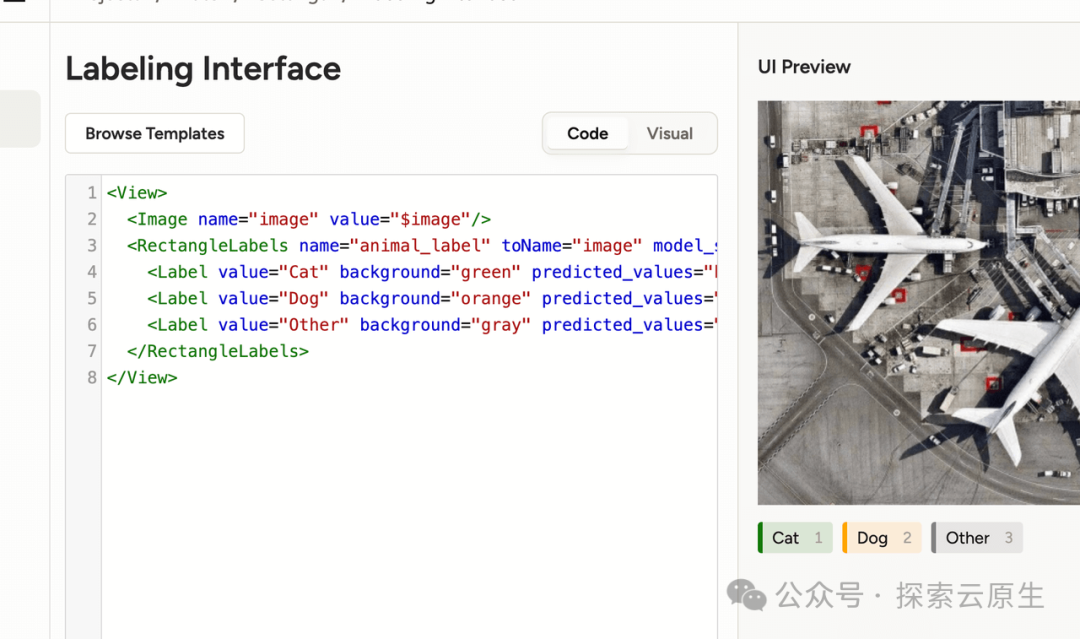

比如这里将 value 修改为 Cat、Dog 和 Other 三个
<View>
<Image name="image" value="$image"/>
<RectangleLabels name="animal_label" toName="image" model_score_threshold="0.25">
<Label value="Cat" background="green" predicted_values="kitten,tabby,persian"/>
<Label value="Dog" background="orange" predicted_values="puppy,retriever,husky"/>
<Label value="Other" background="gray" predicted_values="bird,rabbit,unknown"/>
</RectangleLabels>
</View>

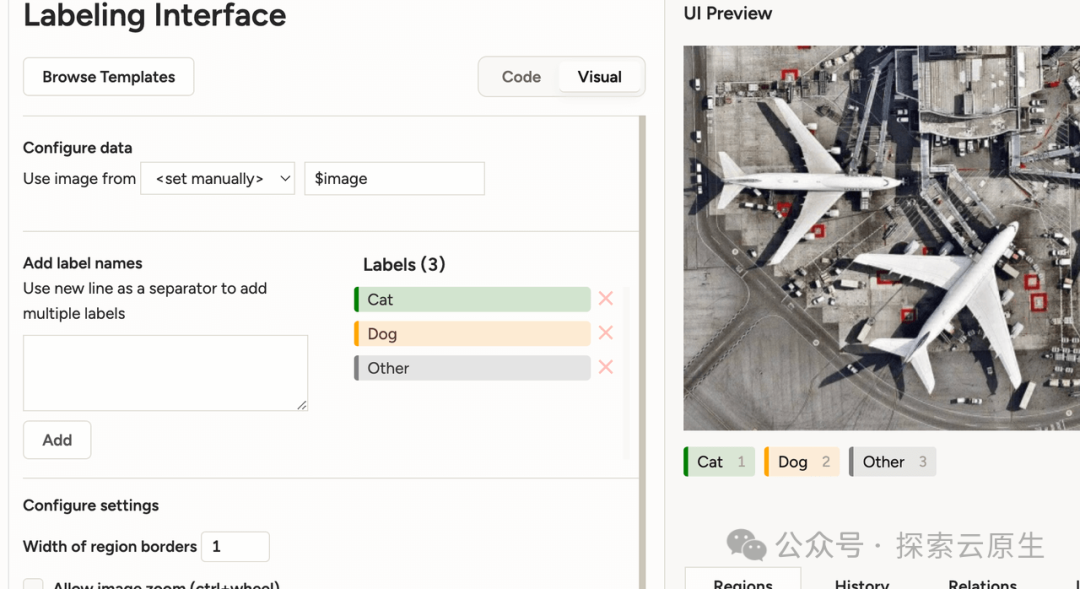

效果如下
2.5 开始智能标注

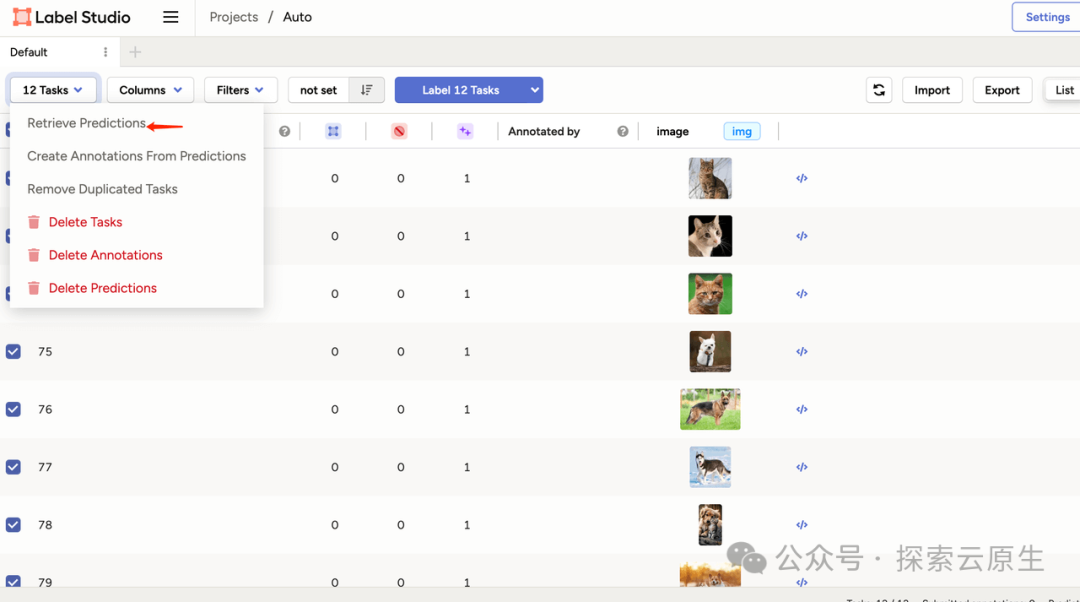

选中 Task 点击 Retrieve Predictions 触发任务

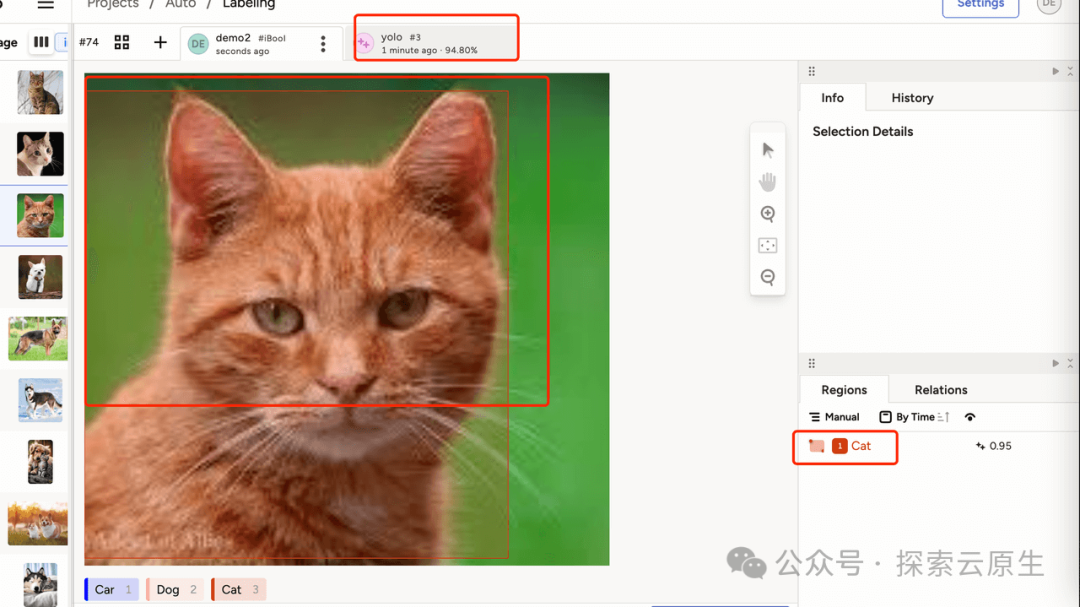

过一会就会生成预测结果，查看
模型预测结果为 0.95 概率是 Cat，然后选择结果也是 Cat，并且框出了范围。
我们需要做的就是检查作业了：
-
如果模型标注正确，直接提交即可 -
如果模型标注错误，手动修改并提交
从而极大的减少工作量。
3. 小结
LabelStudio 接入 ML Backend 即可实现智能标注，由模型服务先完成标注，然后人工检查，从而减少工作量。
大致流程如下：
-
1）准备模型部署
-
2）模型服务接入 LabelStudio
-
3）配置标注模板时特殊处理
-
4）开始智能标注
可以基于 Label Studio ML backend SDK[4] 实现自己的 ML Backend，从而实现自己的模型服务完成智能标注。
智能标注详细流程：
-
1）用户打开任务
-
2）Label Studio 将请求发送到 ML 后端
-
3）ML 后端执行预测并返回结果
-
4）预测被加载到 LabelStudio UI 中展示
