DeepSeek优化工作流程：20种图表的生成、调整和手动编辑

从文档到流程图，从编辑到美化，使用 DeepSeek 将 20 种图表一网打尽，本文概览：

• 两种绘制流程图的场景
• AI 生成和预览 Mermaid 图表
• AI 调整图表内容和样式
• 从需求设计文档到图标
• 手工编辑图表的两种方式
• 20种图表类型展示

不管是做产品、需求还是技术，都免不了和各种图表打交道。然而绘制图表的过程（流程图、架构图、甘特图等）是一件技术含量没有特别高但是却相当繁琐的事情。而DeepSeek等大模型正好可以帮我们做这件事。

画流程图一般两种场景，

• 一种是掌握大概的需求，然后用流程图来明确流程设计
• 一种是有明确的流程和设计，用图表可视化来让人更快速理解

通过提问来生成图表

现在来看下怎么用简单题让来让 DeepSeek 帮我们设计图标和流程图。

我们拿大模型的训练过程举例，让DeepSeek来画一下 LLM 的训练过程。

我们把里面的代码拷贝到 https://mermaid.live/edit^[1] 网站的左侧输入框，右侧就是自动展示流程图。

大家可以前往 https://mermaid.js.org/^[2] 了解 mermaid 更多的信息。

如果流程图我们不满意，还可以进行调整，比如让AI从技术的角度来画图：

同样的拷贝代码：

flowchart TD
    A[数据准备] --> B[输入层: 数据向量化]
    B --> C[隐藏层: 前向传播]
    C --> D[激活函数: 非线性变换]
    D --> E[输出层: 计算预测值]
    E --> F[损失函数: 计算误差]
    F --> G[反向传播: 计算梯度]
    G --> H[优化器: 更新权重]
    H --> I{模型收敛?}
    I -- 是 --> J[模型评估]
    I -- 否 --> C
    J --> K{性能达标?}
    K -- 是 --> L[模型部署]
    K -- 否 --> M[调整超参数或架构]
    M --> C

放到 https://mermaid.live/edit^[4] 网页上：

可以看到新的流程图。

调整样式

不仅仅是内容，流程图的样式如果不合适，我们也可以让 DeepSeek 来调整。

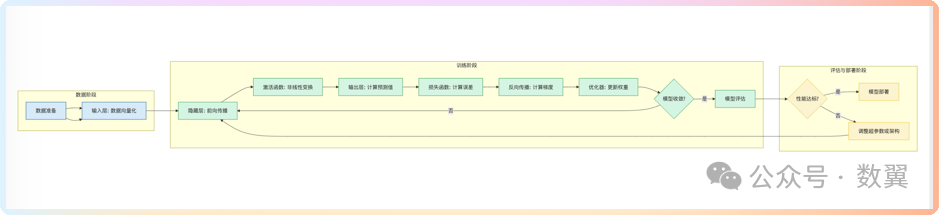

比如，我觉得上下看着太累了，想要把图给横过来：

同样拷贝代码预览，发现

现在流程图被分成了三个子流程图，并区分了不同颜色：

使用需求设计文档

实际工作中，最终的文档一定是伴随着详细的设计文档的，也就是说从文档到流程图 也是我们最常用的场景。

我们来使用淘宝网订单的流程文档来演示。

我们看到他给出的流程图非常详细，而且由于在同一个对话里面，他还保留之前样式的要求。

其他图表

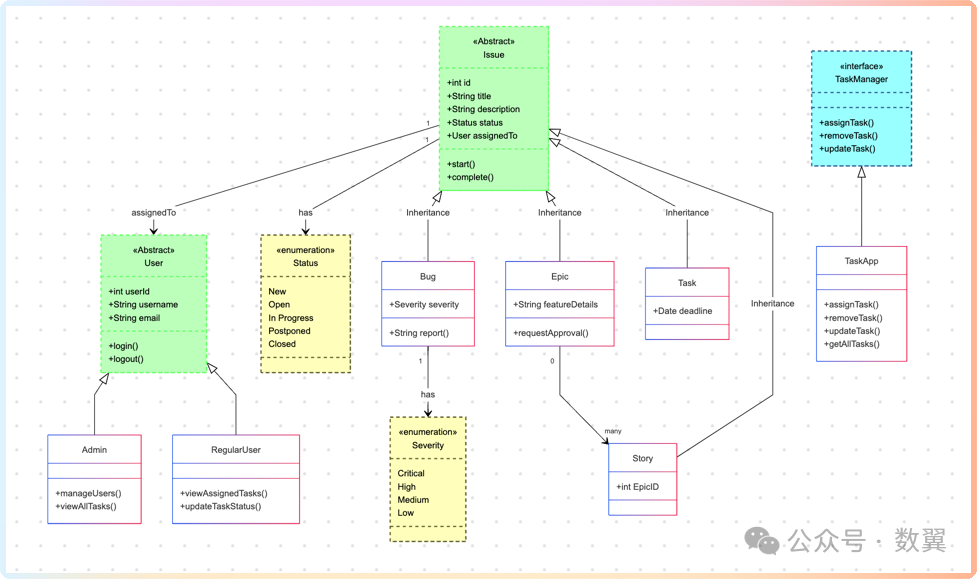

当然除了流程图 mermaid 还支持很多别的格式的图绘制。

时序图

比如让 DeepSeek 画一个时序图：

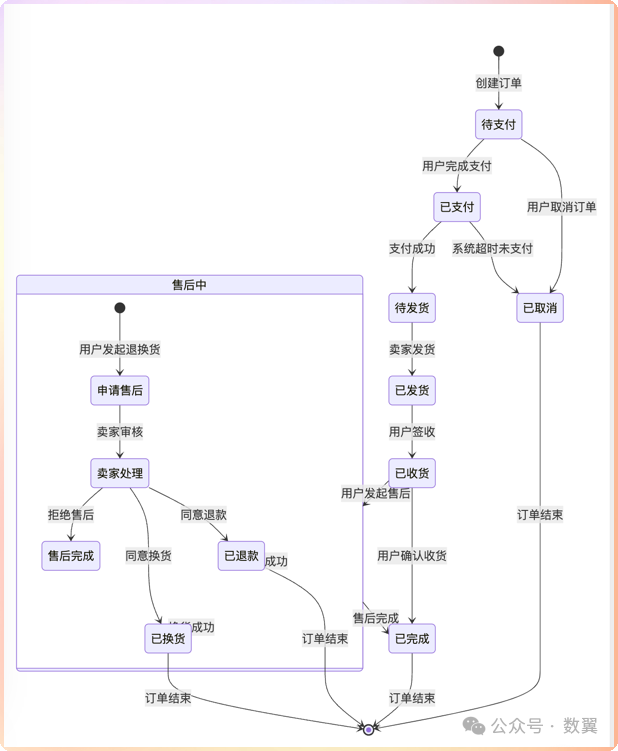

状态图

又比如订单的状态图：

stateDiagram
    [*] --> 待支付: 创建订单
    待支付 --> 已取消: 用户取消订单
    待支付 --> 已支付: 用户完成支付
    已支付 --> 已取消: 系统超时未支付
    已支付 --> 待发货: 支付成功
    待发货 --> 已发货: 卖家发货
    已发货 --> 已收货: 用户签收
    已收货 --> 已完成: 用户确认收货
    已收货 --> 售后中: 用户发起售后
    售后中 --> 已退款: 退款成功
    售后中 --> 已换货: 换货成功
    售后中 --> 已完成: 售后完成
    已完成 --> [*]: 订单结束
    已取消 --> [*]: 订单结束
    已退款 --> [*]: 订单结束
    已换货 --> [*]: 订单结束

    state 售后中 {
        [*] --> 申请售后: 用户发起退换货
        申请售后 --> 卖家处理: 卖家审核
        卖家处理 --> 已退款: 同意退款
        卖家处理 --> 已换货: 同意换货
        卖家处理 --> 售后完成: 拒绝售后
    }
