关键点

• Mermaid 图表 是一种简单易用的工具，通过文本生成流程图、序列图等，帮助开发者直观理解代码逻辑。
• AI 工具（如 ChatGPT 或 Mermaid Chart 的 AI 功能）可以快速分析代码功能并生成 Mermaid 图表代码，节省时间。
• 序列图 特别适合展示模块间交互，如用户登录或支付流程，AI 可根据描述自动生成。
• 局限性：AI 生成的图表可能需要手动调整以确保准确性，尤其在复杂场景下。
• 建议：结合 AI 工具和 Mermaid Live Editor，开发者可轻松创建和优化图表。

什么是 Mermaid？

Mermaid 是一种基于 JavaScript 的工具，允许开发者通过简单的文本描述生成图表，无需复杂的绘图软件。你可以编写几行代码，生成流程图、序列图或甘特图，并直接嵌入 Markdown 文件中。这对开发者来说非常方便，因为图表可以与代码文档保持同步。

如何用 AI 生成图表？

AI 工具（如 ChatGPT 或 Mermaid Chart 的 AI 功能）可以帮助你：

1. 理解代码：通过描述功能（如“用户登录”），AI 提供详细的步骤说明。
2. 生成代码：AI 根据描述生成 Mermaid 图表代码。
3. 优化展示：将代码放入支持 Mermaid 的编辑器（如 Mermaid Live Editor），即可看到精美的图表。

简单步骤

1. 确定功能：选择你想可视化的功能，例如“用户登录流程”。
2. 询问 AI：让 AI 描述该功能的步骤或直接生成 Mermaid 代码。
3. 渲染图表：将代码复制到 Mermaid Live Editor 或其他支持 Mermaid 的工具中查看效果。

案例：用户登录序列图

假设你想生成一个用户登录功能的序列图。告诉 AI：“描述用户登录流程并生成 Mermaid 序列图。” AI 可能会生成代码，展示用户、前端、后端和数据库的交互。最终图表会清晰显示每个步骤，让你一目了然。

用户登录序列图

功能描述

用户登录功能涉及用户、前端、后端和数据库的交互。以下是典型流程：

1. 用户在前端输入用户名和密码，点击“登录”。
2. 前端发送登录请求到后端。
3. 后端查询数据库验证凭据。
4. 数据库返回验证结果。
5. 如果成功，后端生成会话令牌并返回；如果失败，返回错误。

Mermaid 序列图代码

sequenceDiagram
    participant User as 用户
    participant FE as 前端
    participant BE as 后端
    participant DB as 数据库
    User->>FE: 输入用户名和密码，点击“登录”
    FE->>BE: 发送登录请求（POST /login）
    BE->>DB: 查询数据库验证用户名和密码
    DB-->>BE: 返回验证结果（成功或失败）
    alt 验证成功
        BE->>BE: 生成会话令牌（JWT）
        BE-->>FE: 返回成功响应（包括令牌）
        FE-->>User: 显示登录成功页面
    else 验证失败
        BE-->>FE: 返回错误响应（401 Unauthorized）
        FE-->>User: 显示错误消息（用户名或密码错误）
    end

渲染说明

将上述代码复制到 Mermaid Live Editor，即可生成一个清晰的序列图，展示用户登录的完整流程。

深入指南：利用 AI 工具生成精美 Mermaid 图表

引言

在软件开发中，理解代码的逻辑和模块间交互是至关重要的。传统的代码阅读和调试方法虽然有效，但往往缺乏直观性。Mermaid 图表 提供了一种基于文本的解决方案，允许开发者通过简单的语法生成流程图、序列图等，直观展示代码逻辑。更令人兴奋的是，AI 工具（如 ChatGPT、Grok 或 Mermaid Chart 的 AI 功能）可以显著简化这一过程，通过自然语言描述或代码分析自动生成 Mermaid 图表。本文将深入探讨如何利用 AI 工具生成精美的 Mermaid 图表，重点聚焦于序列图，并提供详细的提示词、案例和效果展示。

为什么选择 Mermaid？

Mermaid 是一种开源的 JavaScript 工具，通过 Markdown 风格的文本生成图表。它的主要优点包括：

• 简单易用：无需图形编辑软件，只需几行文本即可生成复杂图表。
• 多类型支持：支持流程图、序列图、状态图、甘特图等多种图表类型。
• 文档集成：图表代码可嵌入 Markdown 文件，方便与项目文档同步。
• 社区支持：Mermaid 是活跃的开源项目，拥有广泛的社区支持和集成工具（如 Mermaid Live Editor）。

序列图（Sequence Diagram）特别适合展示代码中不同模块（如前端、后端、数据库）之间的交互顺序。例如，在用户登录功能中，序列图可以清晰展示用户输入凭据到系统验证的每一步。

AI 工具如何助力？

AI 工具在生成 Mermaid 图表时提供了以下帮助：

• 功能分析：AI 可以分析代码或根据描述提供功能流程的详细说明。
• 代码生成：AI 可以直接生成 Mermaid 图表代码，减少手动编写的工作量。
• 自然语言处理：通过自然语言描述（如“展示用户登录流程”），AI 可以生成对应的图表代码。
• 优化建议：AI 可以帮助调整图表代码，使其更清晰或更符合实际需求。

常用 AI 工具包括：

• ChatGPT：通过对话生成功能说明和 Mermaid 代码。
• Grok：xAI 开发的 AI，适合技术文档生成和代码分析。
• Mermaid Chart AI：专为 Mermaid 图表设计的 AI 功能，支持自然语言生成图表。

具体步骤

步骤 1：确定目标功能

首先，明确你想可视化的功能或流程。例如：

• 用户登录
• 支付处理
• 数据同步

这一步类似于 技术调研（technical spike），即深入研究某个功能的实现细节。你需要关注 端到端（e2e） 流程，从用户操作到系统响应的完整路径。

提示词示例：请列出与用户登录功能相关的文件，并描述其端到端流程。


预期输出： AI 可能会列出相关文件（如 login.js、authController.go）并描述流程：

• 用户输入凭据。
• 前端发送请求到后端。
• 后端查询数据库。
• 返回结果。

步骤 2：生成序列图

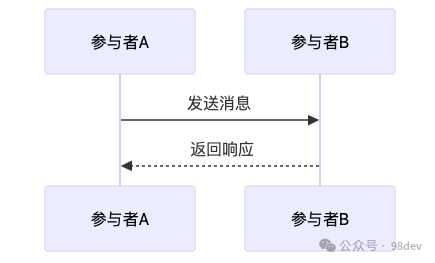

基于功能描述，让 AI 生成 Mermaid 序列图代码。序列图的基本语法如下：

sequenceDiagram
    participant A as 参与者A
    participant B as 参与者B
    A->>B: 发送消息
    B-->>A: 返回响应

提示词示例：根据用户登录功能的以下流程，生成一个 Mermaid 序列图：
1. 用户输入用户名和密码，点击“登录”。
2. 前端发送登录请求到后端。
3. 后端查询数据库验证凭据。
4. 数据库返回验证结果。
5. 如果成功，后端生成会话令牌并返回；如果失败，返回错误。


预期输出： AI 将生成 Mermaid 代码，包含参与者（用户、前端、后端、数据库）和交互步骤。

步骤 3：渲染和优化

将生成的 Mermaid 代码复制到支持 Mermaid 的工具中，如：

• Mermaid Live Editor
• GitHub（支持 Markdown 中的 Mermaid 代码）
• VS Code（安装 Mermaid 插件）

如果图表需要调整，可以再次询问 AI：请优化上述序列图，添加条件分支和注释。


案例：用户登录序列图

功能描述

用户登录功能涉及以下步骤：

1. 用户在前端输入用户名和密码，点击“登录”。
2. 前端通过 POST 请求发送凭据到后端。
3. 后端查询数据库验证用户名和密码。
4. 数据库返回验证结果。
5. 如果验证成功，后端生成 JWT 令牌并返回；如果失败，返回 401 错误。
6. 前端根据响应显示成功页面或错误消息。

提示词请详细描述用户登录功能的流程，包括用户、前端、后端和数据库之间的交互。然后生成一个 Mermaid 序列图，展示这些交互。


生成的 Mermaid 代码

sequenceDiagram
    participant User as 用户
    participant FE as 前端
    participant BE as 后端
    participant DB as 数据库
    User->>FE: 输入用户名和密码，点击“登录”
    FE->>BE: 发送登录请求（POST /login）
    BE->>DB: 查询数据库验证用户名和密码
    DB-->>BE: 返回验证结果（成功或失败）
    alt 验证成功
        BE->>BE: 生成会话令牌（JWT）
        BE-->>FE: 返回成功响应（包括令牌）
        FE-->>User: 显示登录成功页面
    else 验证失败
        BE-->>FE: 返回错误响应（401 Unauthorized）
        FE-->>User: 显示错误消息（用户名或密码错误）
    end

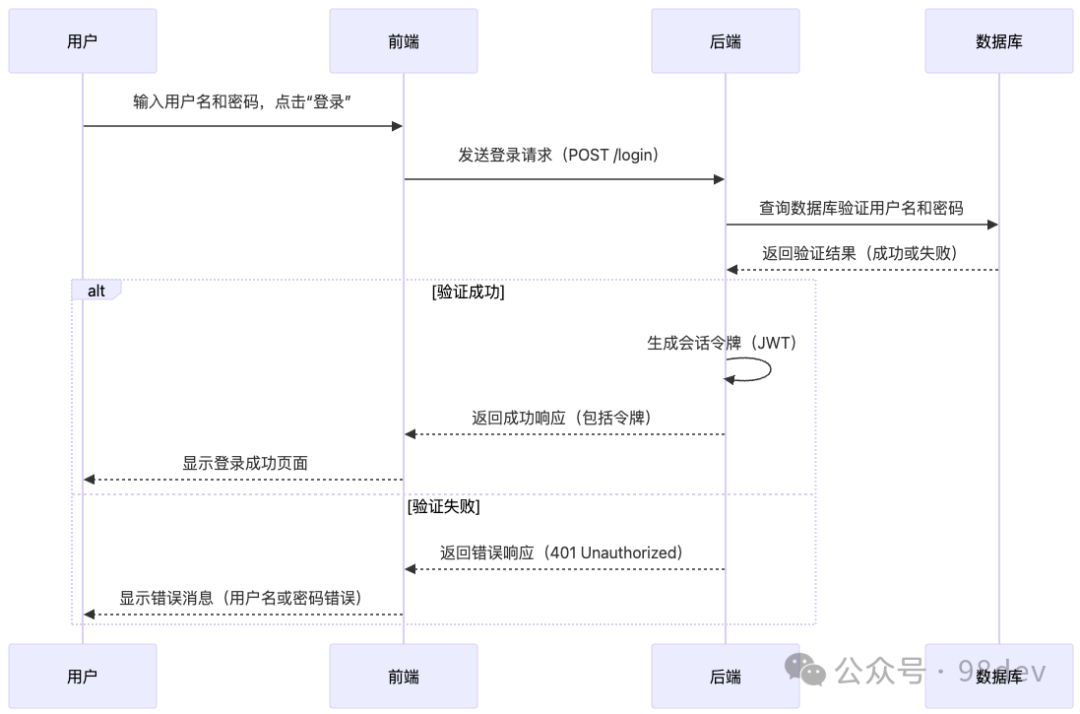

效果展示

将上述代码粘贴到 Mermaid Live Editor，你将看到一个清晰的序列图，展示用户登录的完整流程。图表包含：

• 参与者：用户、前端、后端、数据库。
• 交互：箭头表示消息传递。
• 条件分支：alt 块展示成功和失败两种情况。

另一个案例：支付处理序列图

功能描述

支付处理功能涉及用户、前端、后端、数据库和支付网关：

1. 用户点击“支付”按钮。
2. 前端发送支付请求到后端。
3. 后端验证订单并与支付网关交互。
4. 支付网关处理支付并返回结果。
5. 后端更新订单状态并通知前端。

提示词请生成一个支付处理功能的 Mermaid 序列图，展示用户、前端、后端、数据库和支付网关之间的交互。


生成的 Mermaid 代码

sequenceDiagram
    participant User as 用户
    participant FE as 前端
    participant BE as 后端
    participant DB as 数据库
    participant PG as 支付网关
    User->>FE: 点击“支付”
    FE->>BE: 发送支付请求
    BE->>DB: 验证订单
    DB-->>BE: 订单有效
    BE->>PG: 处理支付
    PG-->>BE: 支付结果
    alt 支付成功
        BE->>DB: 更新订单状态
        DB-->>BE: 状态更新
        BE-->>FE: 支付成功
        FE-->>User: 显示确认页面
    else 支付失败
        BE-->>FE: 支付失败
        FE-->>User: 显示错误消息
    end


效果展示

在 Mermaid Live Editor 中渲染上述代码，将生成一个序列图，清晰展示支付流程的每个步骤和分支逻辑。

提示词汇总

局限性与建议

• 局限性：
• AI 生成的图表可能需要手动调整以确保准确性，尤其在复杂场景下。
• 某些 AI 工具可能不熟悉特定项目的代码结构，需提供详细描述。
• Mermaid 的渲染效果依赖于工具支持，部分编辑器可能不支持复杂图表。
• 建议：
• 提供清晰的功能描述或代码片段以提高 AI 输出质量。
• 使用 Mermaid Live Editor 验证和优化图表。
• 定期更新图表代码以反映代码变更。

总结

通过结合 AI 工具和 Mermaid，开发者可以快速生成精美的序列图，直观展示代码逻辑。无论是用户登录、支付处理还是其他复杂流程，AI 都能显著降低图表生成的工作量。以下是关键步骤：

1. 使用 AI 分析功能并获取详细流程说明。
2. 让 AI 生成 Mermaid 序列图代码。
3. 在支持 Mermaid 的工具中渲染并优化图表。

这种方法不仅提升了文档质量，还增强了团队协作和代码理解能力。立即尝试 AI 和 Mermaid，解锁代码可视化的新方式！
